近日，理学院庞涛副教授以我校为第一通讯单位在国际光学知名期刊《Laser & Photonics Reviews》（IF：10）上，发表题为“SrMoO4:Yb3+/Ho3+/Na+ With Enhanced Rising-Edge-Based Temporal Upconversion Luminescence Color Tuning for Advanced Photonics Applications”的研究文章。
由于在动态防伪、三维显示、逻辑运算等新兴领域具有巨大的应用潜力，上转换发光的时域调控引起了广泛的研究关注。然而，基于上升沿的调控策略往往受到严重发光猝灭的制约，这凸显出发展合理材料设计策略的迫切性，以期在优化时间动力学特性的同时，提升上转换发光的绝对输出特性。

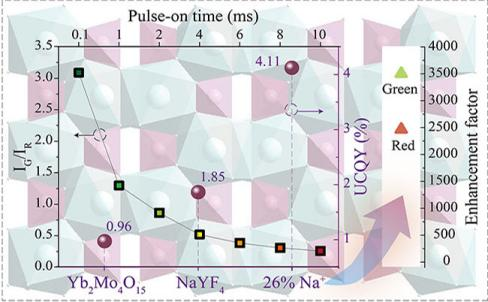

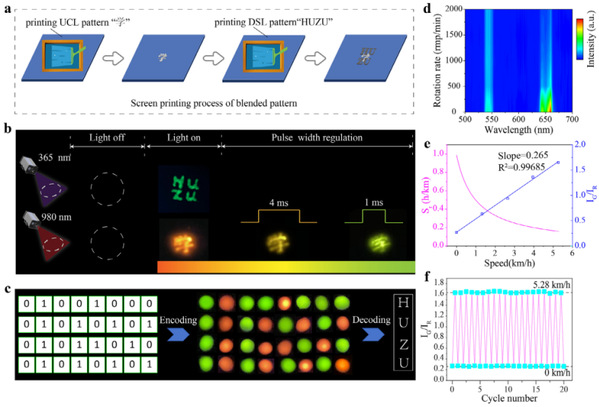

本研究通过引入Na+离子作为电荷补偿剂，克服了Yb3+在SrMoO4基质晶格中溶解度低的问题，实现了高达20 mol%的猝灭浓度，远高于异价掺杂体系中的典型水平。结合随之产生的晶格畸变，该策略有效增强了Yb3+对激发能量的吸收、Yb3+向Ho3+的能量传递效率以及Ho3+的辐射跃迁速率。绿光和红光的上转换发光强度均得到急剧提升，获得了4.11%的高上转换量子产率（UCQY），并展现出优异的发光颜色时域可调性。上述发现为开发能够实现高效动态发光调控的上转换发光材料提供了重要启示。
中国·浙江 湖州市二环东路759号（313000） 浙ICP备10025412号
浙公网安备 33050202000195号 版权所有：党委宣传部
